Thiết kế hệ thống chiller cho nhà xưởng là bước quan trọng trước khi doanh nghiệp đầu tư hệ thống làm lạnh trung tâm. Một phương án thiết kế đúng giúp nhà máy chọn đúng công suất chiller, đúng loại thiết bị, đúng hệ bơm, đúng đường ống và đúng phương án vận hành theo nhu cầu sản xuất thực tế.
Nếu bỏ qua bước thiết kế, doanh nghiệp rất dễ gặp tình trạng chiller không đủ lạnh, công suất dư thừa, tiêu hao điện cao, đường ống không đủ lưu lượng, bơm chọn sai cột áp, tháp giải nhiệt đặt không phù hợp hoặc hệ thống khó bảo trì sau khi đưa vào sử dụng.
Điện Lạnh Miền Nam tư vấn và thiết kế hệ thống chiller cho nhà xưởng, nhà máy sản xuất, hệ thống HVAC, phòng sạch, dây chuyền công nghiệp, kho lạnh và các công trình kỹ thuật cần nguồn nước lạnh ổn định.

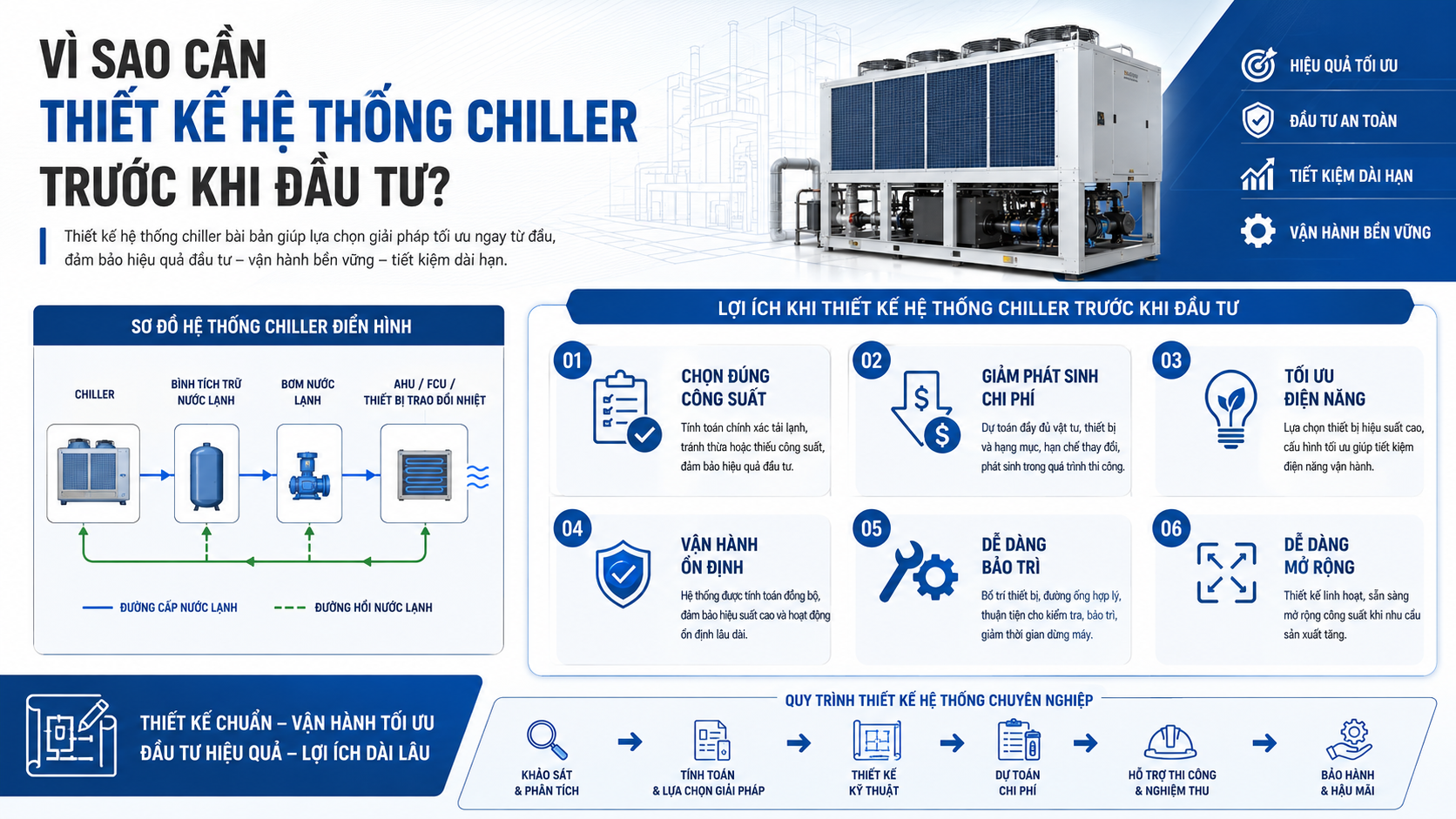

Vì Sao Cần Thiết Kế Hệ Thống Chiller Trước Khi Đầu Tư?
Chiller là hệ thống có chi phí đầu tư lớn và ảnh hưởng trực tiếp đến quá trình sản xuất. Vì vậy, doanh nghiệp không nên chọn thiết bị chỉ dựa trên giá máy, diện tích nhà xưởng hoặc công suất tham khảo từ một công trình khác.
Mỗi nhà xưởng có điều kiện vận hành riêng:
- Ngành sản xuất khác nhau.
- Nhiệt độ nước lạnh yêu cầu khác nhau.
- Số lượng thiết bị cần làm mát khác nhau.
- Thời gian vận hành mỗi ngày khác nhau.
- Tải lạnh thay đổi theo ca sản xuất.
- Điều kiện mặt bằng, nguồn điện và vị trí đặt máy khác nhau.
- Yêu cầu dự phòng, giám sát và bảo trì khác nhau.
Thiết kế hệ thống chiller giúp doanh nghiệp xác định đúng nhu cầu trước khi đầu tư, hạn chế phát sinh chi phí và tránh chọn sai cấu hình.

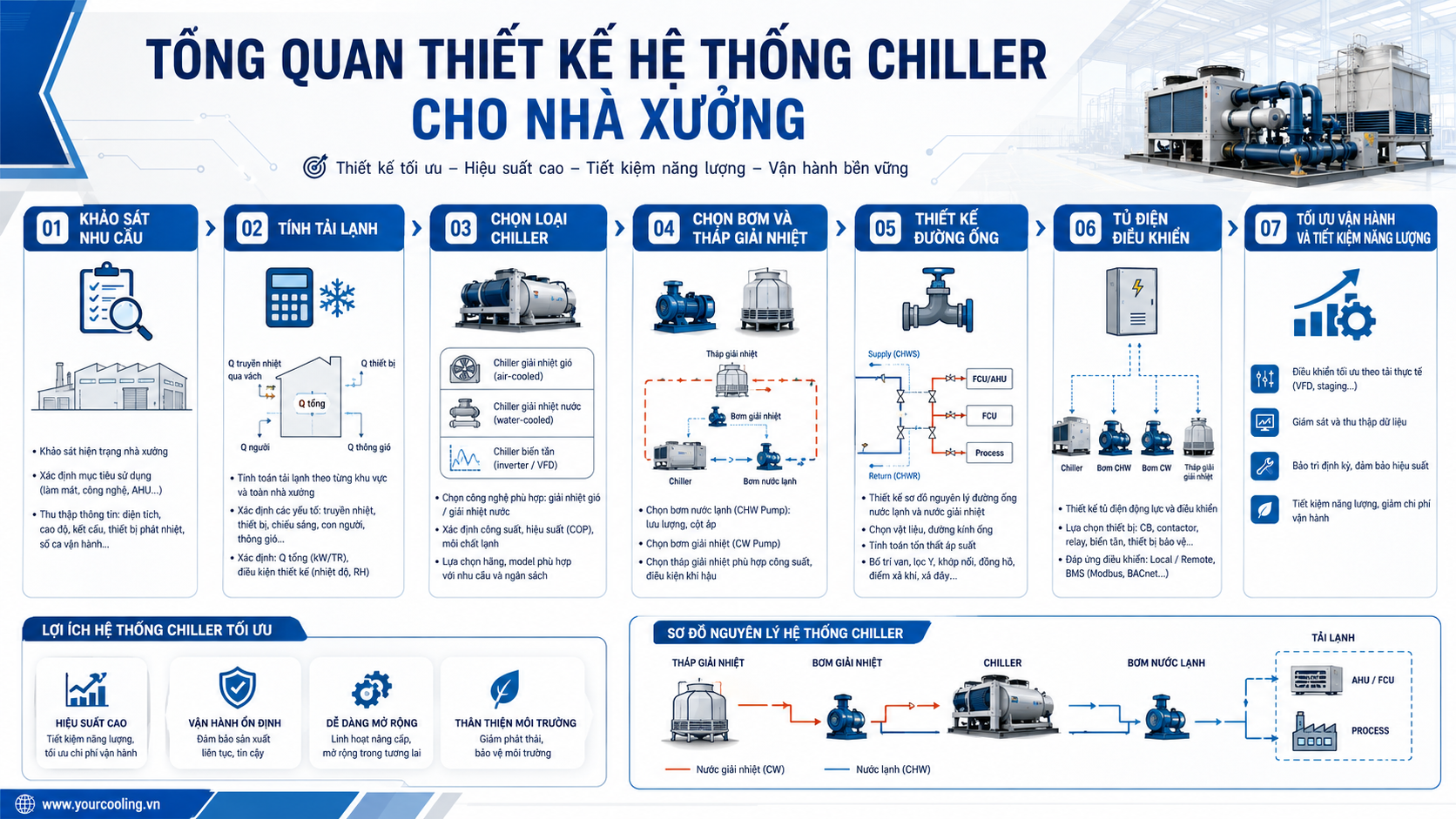

Thiết Kế Hệ Thống Chiller Cho Nhà Xưởng Gồm Những Gì?

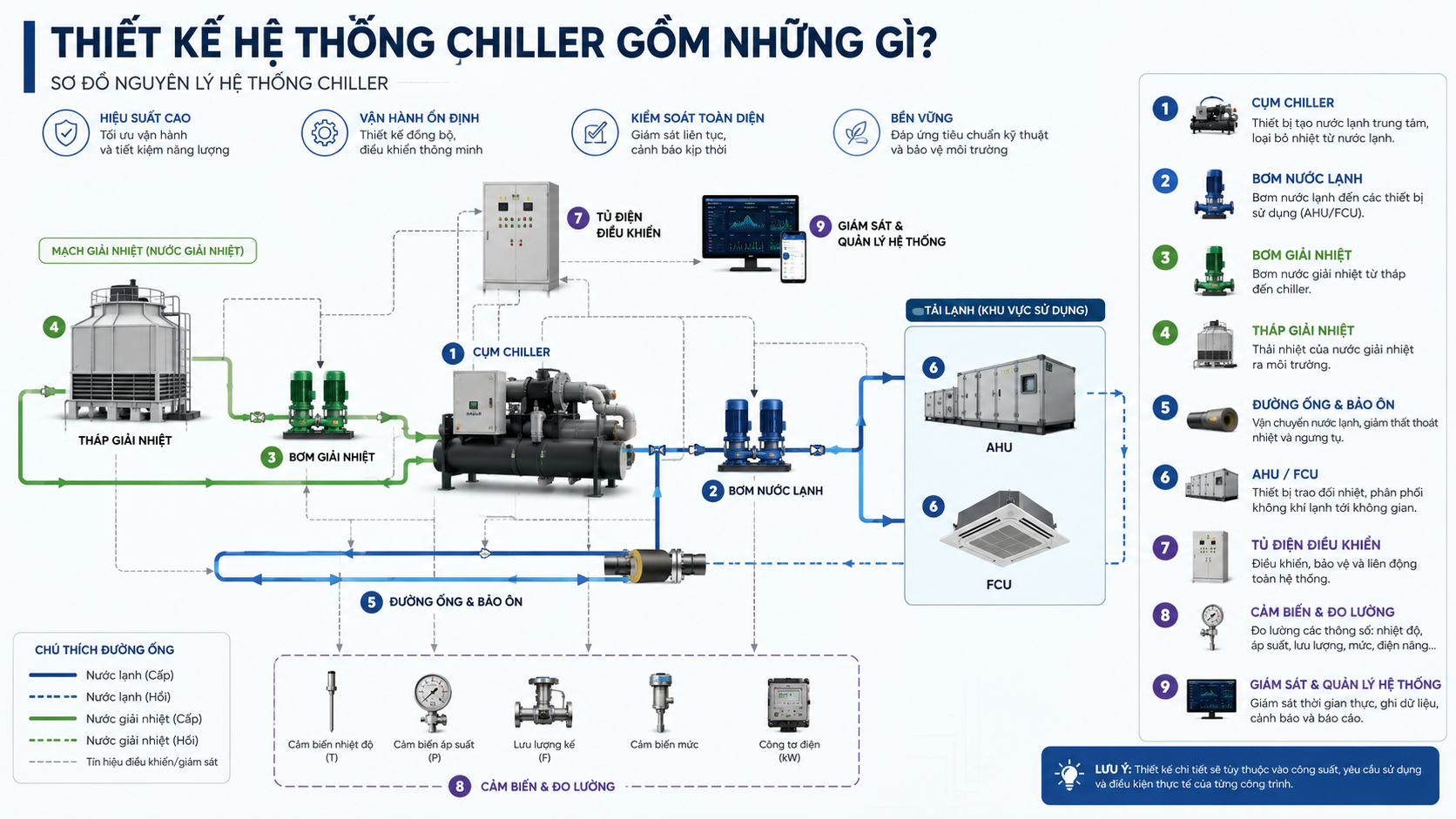

Một bản thiết kế hệ thống chiller không chỉ đơn giản là chọn cụm máy chiller. Phương án thiết kế cần xem xét toàn bộ hệ thống từ nguồn lạnh đến điểm sử dụng.
Một hệ thống được thiết kế đồng bộ sẽ dễ thi công, dễ vận hành và dễ bảo trì hơn sau khi bàn giao.

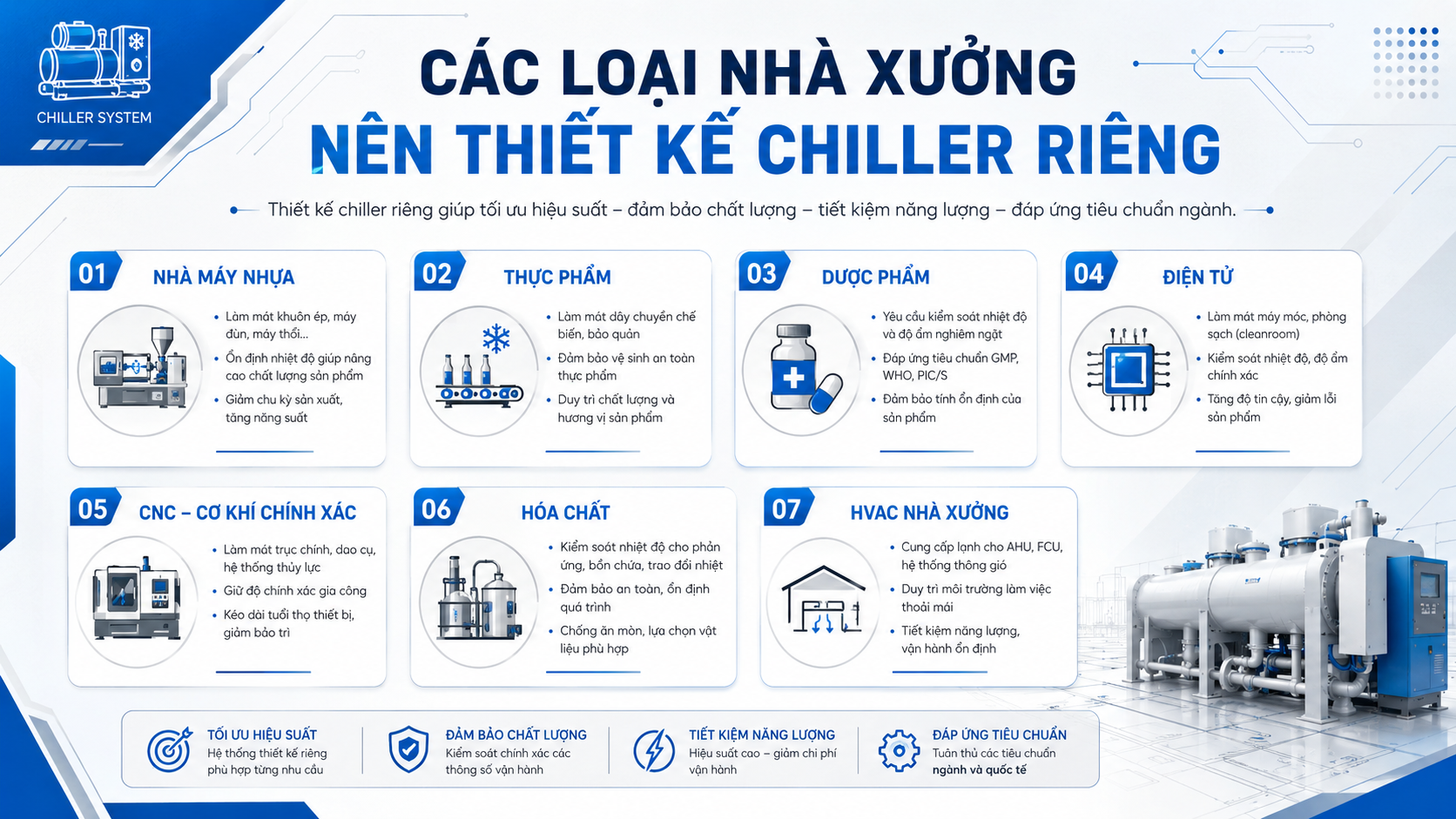

Các Loại Nhà Xưởng Nên Thiết Kế Hệ Thống Chiller Riêng
Thiết kế chiller đặc biệt phù hợp với nhóm nhà xưởng có nhu cầu làm lạnh ổn định, tải lạnh lớn hoặc vận hành nhiều giờ mỗi ngày.
Các công trình nên có phương án thiết kế riêng gồm:
- Nhà máy nhựa, ép nhựa, thổi chai, bao bì.
- Nhà máy thực phẩm và đồ uống.
- Nhà máy dược phẩm, mỹ phẩm, sinh phẩm.
- Nhà máy điện tử, linh kiện, bán dẫn, phòng sạch.
- Nhà máy cơ khí chính xác, CNC, laser.
- Nhà máy hóa chất, sơn, cao su.
- Nhà xưởng cần hệ thống HVAC trung tâm.
- Kho lạnh, khu sơ chế, khu chế biến thực phẩm.
- Nhà máy cần cải tạo hoặc thay thế hệ thống chiller cũ.
- Dây chuyền sản xuất cần nước lạnh ổn định theo quy trình.
Với nhóm khách hàng nhà máy, thiết kế đúng từ đầu giúp giảm rủi ro gián đoạn sản xuất và hỗ trợ kiểm soát chất lượng sản phẩm.

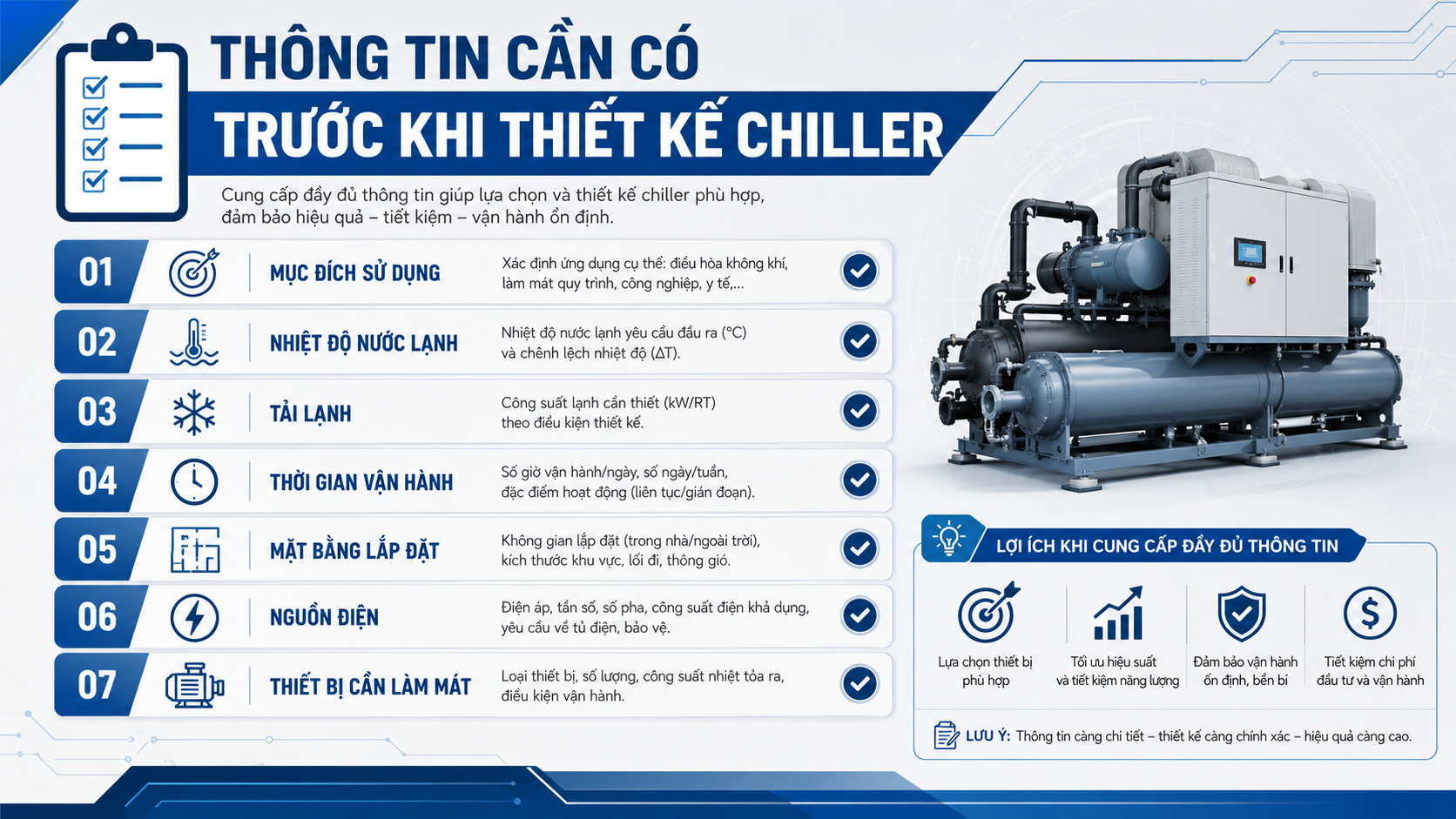

Thông Tin Cần Có Trước Khi Thiết Kế Chiller
Để thiết kế hệ thống chiller chính xác hơn, doanh nghiệp nên chuẩn bị các thông tin kỹ thuật cơ bản.
Mục Đích Sử Dụng Chiller
Trước tiên cần xác định chiller dùng để làm gì:
- Làm mát máy móc.
- Làm mát khuôn ép nhựa.
- Cấp nước lạnh cho AHU/FCU.
- Làm lạnh quy trình sản xuất.
- Làm mát bồn chứa hoặc thiết bị trao đổi nhiệt.
- Điều hòa trung tâm cho nhà xưởng.
- Phục vụ phòng sạch hoặc khu vực kiểm soát nhiệt độ.
- Kết hợp nhiều mục đích sử dụng cùng lúc.
Mỗi mục đích sử dụng sẽ có yêu cầu khác nhau về nhiệt độ nước lạnh, lưu lượng, độ ổn định và phương án điều khiển.
Nhiệt Độ Nước Lạnh Yêu Cầu

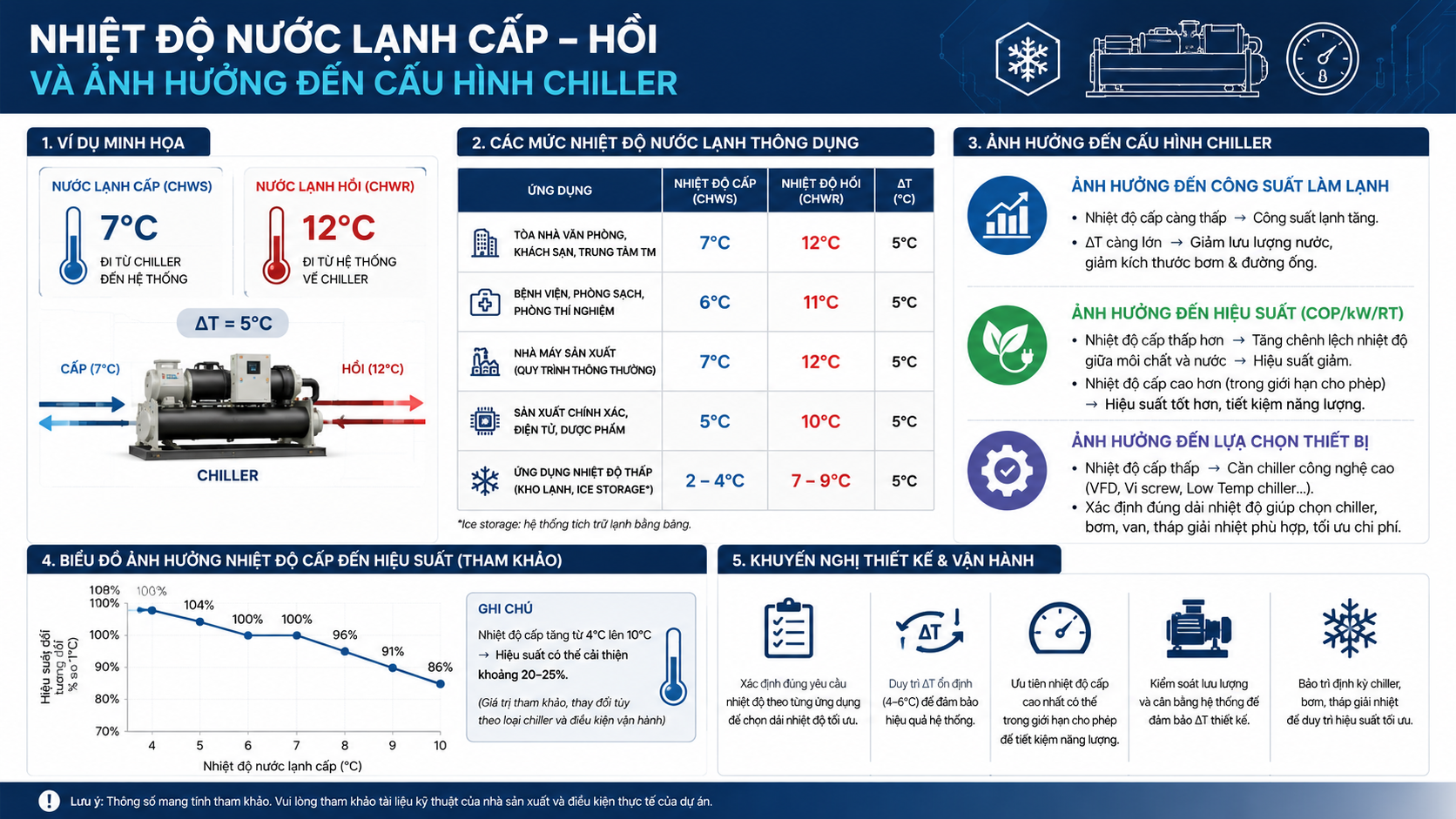

Nhiệt độ nước lạnh là yếu tố quan trọng khi chọn chiller. Một số hệ HVAC thường dùng nước lạnh ở mức phổ biến như 7°C cấp và 12°C hồi, nhưng trong sản xuất, nhiệt độ có thể thay đổi tùy dây chuyền, thiết bị và yêu cầu công nghệ.
Nếu cần nước lạnh thấp hơn, công suất và cấu hình thiết bị có thể thay đổi. Vì vậy, không nên chỉ chọn chiller theo công suất danh nghĩa mà bỏ qua điều kiện nhiệt độ làm việc.
Tải Lạnh Của Nhà Xưởng Hoặc Dây Chuyền

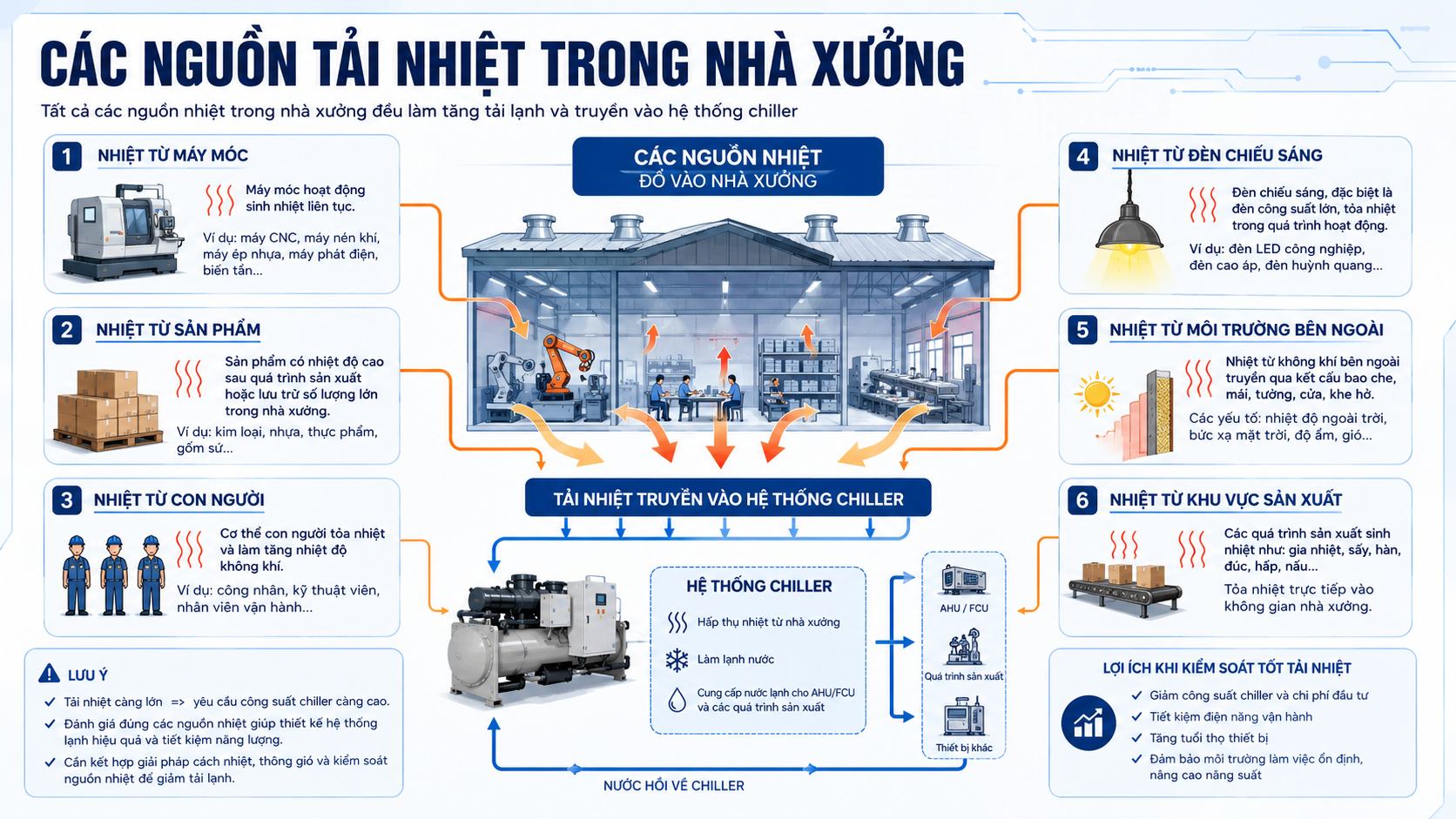

Tải lạnh là cơ sở để chọn công suất chiller. Tải lạnh có thể đến từ:
- Máy móc sản xuất.
- Khuôn ép nhựa.
- Bồn chứa, tank, thiết bị trao đổi nhiệt.
- Không gian nhà xưởng cần điều hòa.
- Sản phẩm cần làm mát.
- Nhiệt từ người, đèn, motor và thiết bị điện.
- Nhiệt từ môi trường bên ngoài.
- Tải thay đổi theo ca sản xuất.
Tính thiếu tải lạnh sẽ khiến hệ thống không đủ lạnh. Tính dư quá nhiều có thể làm tăng chi phí đầu tư và vận hành không tối ưu.
Thời Gian Vận Hành
Một hệ thống chạy 8 giờ mỗi ngày sẽ khác với hệ thống chạy 24 giờ liên tục. Thời gian vận hành ảnh hưởng đến việc chọn công suất, phương án dự phòng, hiệu suất thiết bị và kế hoạch bảo trì.
Nhà máy vận hành liên tục nên cân nhắc cấu hình dự phòng, chia tải hoặc dùng nhiều cụm chiller để linh hoạt khi bảo trì.
Mặt Bằng Và Vị Trí Lắp Đặt
Mặt bằng ảnh hưởng lớn đến thiết kế chiller. Cần kiểm tra:
- Vị trí đặt cụm chiller.
- Không gian bảo trì xung quanh thiết bị.
- Vị trí đặt tháp giải nhiệt nếu có.
- Hướng gió và khả năng thông thoáng.
- Tuyến đường ống nước lạnh.
- Tuyến đường ống nước giải nhiệt.
- Lối vận chuyển thiết bị.
- Nguồn điện và tủ điện chính.
- Vị trí thoát nước, xả cặn và xả khí.
Một mặt bằng tốt giúp hệ thống vận hành ổn định và giảm chi phí thi công.

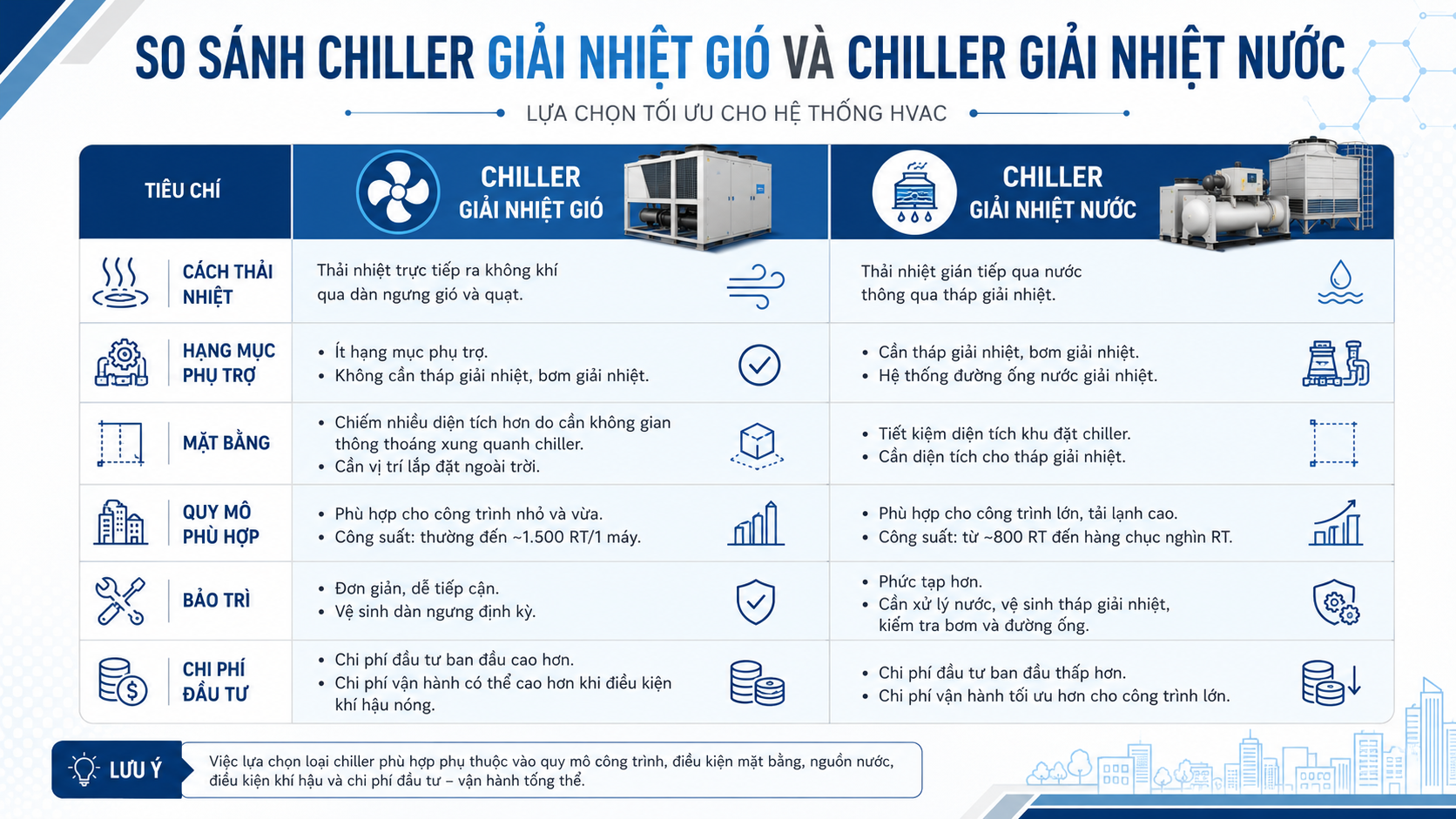

Chọn Chiller Giải Nhiệt Gió Hay Giải Nhiệt Nước?
Một trong những quyết định quan trọng khi thiết kế là chọn chiller giải nhiệt gió hay chiller giải nhiệt nước.
Không có lựa chọn nào tốt nhất cho mọi công trình. Phương án phù hợp cần dựa trên công suất, thời gian vận hành, mặt bằng, nguồn nước, mục tiêu điện năng và ngân sách đầu tư.
Thiết Kế Hệ Bơm Cho Chiller
Bơm là hạng mục quan trọng nhưng thường bị đánh giá thấp. Nếu bơm chọn sai lưu lượng hoặc cột áp, hệ thống có thể không cấp đủ nước lạnh đến thiết bị sử dụng.
Khi thiết kế hệ bơm cần xác định:
- Lưu lượng nước lạnh yêu cầu.
- Cột áp bơm.
- Số lượng bơm chính và bơm dự phòng.
- Bơm nước lạnh sơ cấp, thứ cấp nếu cần.
- Bơm nước giải nhiệt cho chiller giải nhiệt nước.
- Có dùng biến tần điều khiển bơm hay không.
- Phương án vận hành khi một bơm gặp sự cố.
- Vị trí lắp bơm, van, lọc Y và đồng hồ.
Hệ bơm tốt giúp nước tuần hoàn ổn định, giảm rủi ro thiếu lưu lượng và hỗ trợ tối ưu điện năng.
Thiết Kế Đường Ống Nước Lạnh Và Bảo Ôn
Đường ống là phần kết nối toàn bộ hệ thống. Một thiết kế đường ống chưa phù hợp có thể làm tăng tổn thất áp suất, giảm lưu lượng, khó cân bằng nước và gây thất thoát nhiệt.
Khi thiết kế đường ống cần chú ý:
- Kích thước ống phù hợp với lưu lượng.
- Tuyến ống ngắn, hợp lý và dễ bảo trì.
- Hạn chế co cút không cần thiết.
- Có van khóa, van cân bằng, lọc Y, đồng hồ áp suất và đồng hồ nhiệt độ.
- Có điểm xả khí và xả cặn.
- Bảo ôn đường ống nước lạnh đầy đủ.
- Hạn chế đọng sương tại co, van, mặt bích và phụ kiện.
- Phân khu tuyến ống nếu cấp cho nhiều khu vực.
Đường ống tốt giúp hệ thống chiller hoạt động đúng tải và giảm thất thoát năng lượng.
Thiết Kế Tủ Điện Và Điều Khiển Chiller
Tủ điện điều khiển là trung tâm vận hành của hệ thống. Với nhà xưởng sản xuất, tủ điện cần thiết kế rõ ràng, an toàn, dễ thao tác và phù hợp với quy trình vận hành.
Tủ điện có thể bao gồm:
- Điều khiển chiller.
- Điều khiển bơm nước lạnh.
- Điều khiển bơm nước giải nhiệt.
- Điều khiển tháp giải nhiệt.
- Thiết bị bảo vệ pha, quá tải, quá dòng.
- Đèn báo trạng thái.
- Cảnh báo lỗi.
- Cảm biến nhiệt độ, áp suất, lưu lượng.
- Tùy chọn biến tần cho bơm.
- Tùy chọn kết nối BMS hoặc SCADA.
Với hệ thống lớn, cần tính thêm logic vận hành luân phiên bơm, chia tải chiller, cảnh báo sự cố và ghi nhận dữ liệu vận hành.
Thiết Kế Chiller Theo Từng Ngành Sản Xuất
Thiết Kế Chiller Cho Nhà Máy Nhựa
Nhà máy nhựa thường cần nước lạnh để làm mát khuôn ép, máy ép nhựa, máy thổi chai hoặc máy đùn. Thiết kế cần tính theo số lượng máy, thời gian chu kỳ, nhiệt sinh ra từ khuôn và yêu cầu ổn định nhiệt độ.
Thiết Kế Chiller Cho Thực Phẩm Và Đồ Uống
Ngành thực phẩm và đồ uống có thể dùng chiller để làm lạnh nước, làm mát tank, hỗ trợ chiết rót, chế biến hoặc đóng gói. Thiết kế cần xem xét sản lượng, thời gian vận hành, yêu cầu vệ sinh và quy trình sản xuất.
Thiết Kế Chiller Cho Dược Phẩm, Mỹ Phẩm
Nhóm dược phẩm và mỹ phẩm thường yêu cầu kiểm soát nhiệt độ ổn định hơn. Hệ thống có thể phục vụ phòng sạch, bồn phản ứng, khu sản xuất, khu chiết rót hoặc hệ HVAC. Nên tính thêm giám sát, cảnh báo và hồ sơ vận hành.
Thiết Kế Chiller Cho Điện Tử Và Phòng Sạch
Nhà máy điện tử, linh kiện và phòng sạch cần môi trường ổn định. Chiller thường cấp nước lạnh cho AHU, FCU hoặc thiết bị kiểm soát nhiệt độ và độ ẩm. Thiết kế cần phối hợp với yêu cầu HVAC và tiêu chuẩn vận hành của khu vực sản xuất.
Thiết Kế Chiller Cho CNC, Laser Và Cơ Khí Chính Xác
Máy CNC, laser và thiết bị cơ khí chính xác cần làm mát ổn định để duy trì độ chính xác. Thiết kế cần xác định nhiệt lượng thiết bị, lưu lượng nước, nhiệt độ nước yêu cầu và phương án vận hành liên tục.

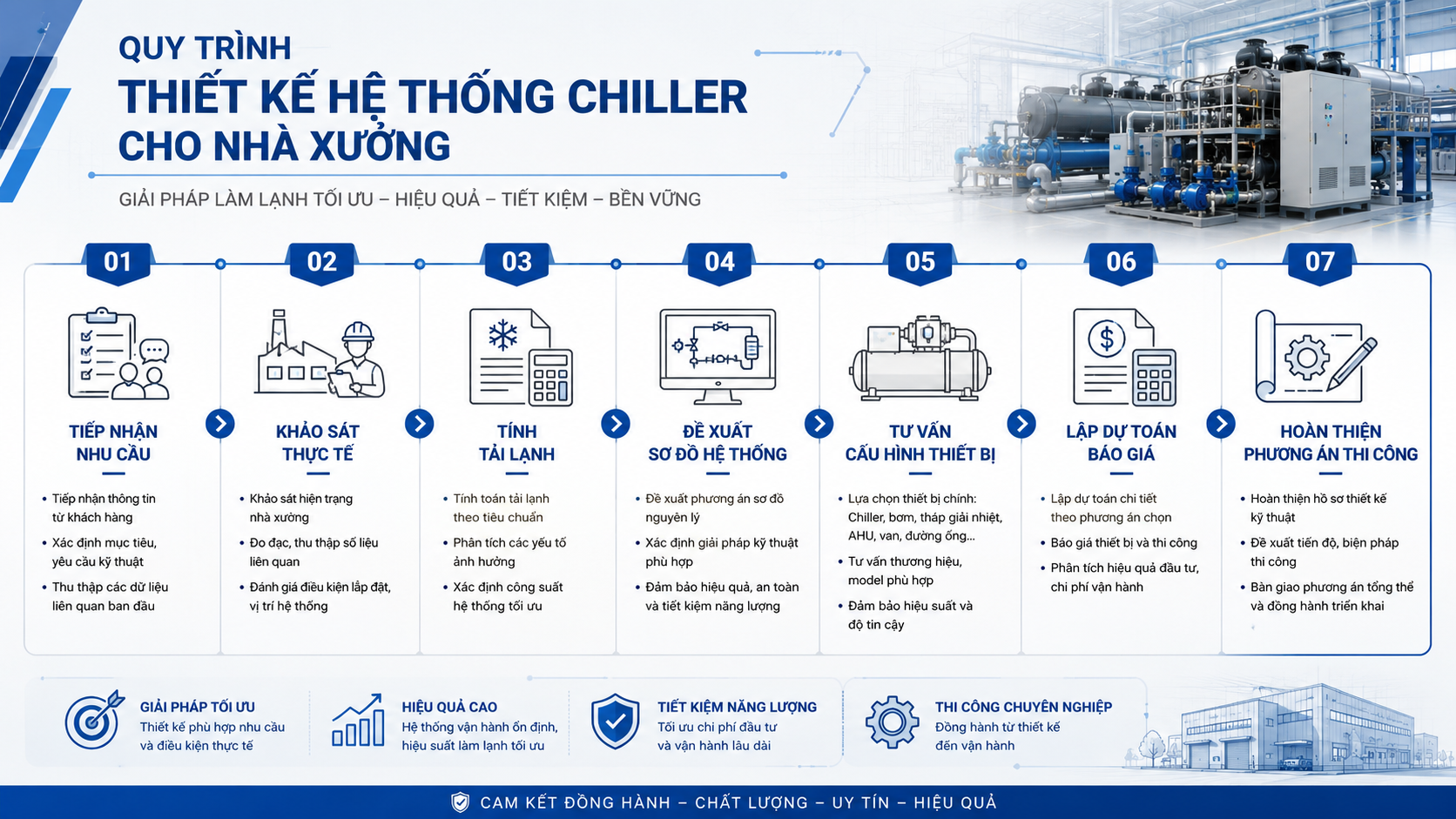

Quy Trình Thiết Kế Hệ Thống Chiller Cho Nhà Xưởng
Bước 1: Tiếp Nhận Nhu Cầu
Khách hàng cung cấp thông tin về ngành sản xuất, mục đích sử dụng, nhiệt độ nước lạnh yêu cầu, số lượng thiết bị cần làm mát, thời gian vận hành và hiện trạng nhà xưởng.
Bước 2: Khảo Sát Thực Tế
Kỹ thuật viên khảo sát mặt bằng, nguồn điện, vị trí đặt chiller, bơm, tháp giải nhiệt, tuyến đường ống, thiết bị sử dụng nước lạnh và điều kiện thi công.
Bước 3: Tính Tải Lạnh
Dựa trên dữ liệu thực tế, kỹ thuật viên tính công suất lạnh, lưu lượng nước, cột áp bơm và các thông số cần thiết để chọn thiết bị.
Bước 4: Đề Xuất Sơ Đồ Hệ Thống
Sơ đồ có thể bao gồm chiller, bơm nước lạnh, bơm giải nhiệt, tháp giải nhiệt, bình tích áp, AHU, FCU, thiết bị trao đổi nhiệt, tủ điện và hệ giám sát.
Bước 5: Tư Vấn Cấu Hình Thiết Bị
Đơn vị thiết kế tư vấn loại chiller, công suất, số lượng máy, thương hiệu, phương án bơm, đường ống, tủ điện và các tùy chọn điều khiển.
Bước 6: Lập Dự Toán Và Báo Giá
Báo giá cần tách rõ thiết bị chính, phụ kiện, đường ống, bảo ôn, tủ điện, nhân công, vật tư phụ và hạng mục chạy thử.
Bước 7: Hoàn Thiện Phương Án Thi Công
Sau khi thống nhất cấu hình, phương án thi công được hoàn thiện để triển khai lắp đặt, chạy thử và bàn giao.
Những Sai Lầm Cần Tránh Khi Thiết Kế Chiller
Chọn Công Suất Theo Diện Tích Nhà Xưởng
Diện tích chỉ là một yếu tố tham khảo. Với nhà máy sản xuất, tải lạnh còn phụ thuộc vào máy móc, sản lượng, nhiệt sinh ra, thời gian vận hành và yêu cầu công nghệ.
Bỏ Qua Tải Thay Đổi Theo Ca Sản Xuất
Nhà máy có tải thay đổi theo từng ca, từng mùa hoặc từng dây chuyền. Nếu không tính tải biến thiên, hệ thống có thể vận hành kém hiệu quả.
Thiết Kế Đường Ống Quá Dài Hoặc Nhiều Co Cút
Đường ống không hợp lý làm tăng tổn thất áp suất, yêu cầu bơm lớn hơn và làm giảm hiệu quả vận hành.
Không Tính Không Gian Bảo Trì
Chiller, bơm, tháp giải nhiệt, tủ điện và đường ống đều cần không gian bảo trì. Nếu thiết kế quá chật, việc sửa chữa sau này sẽ khó khăn và tốn thời gian hơn.
Không Dự Phòng Khi Nhà Máy Vận Hành Liên Tục
Với nhà máy chạy liên tục, cần xem xét phương án dự phòng để tránh dừng toàn bộ hệ thống khi một thiết bị cần bảo trì hoặc gặp sự cố.
Chi Phí Thiết Kế Và Đầu Tư Hệ Thống Chiller Phụ Thuộc Vào Gì?
Chi phí thiết kế và đầu tư hệ thống chiller phụ thuộc vào:
- Công suất lạnh cần thiết.
- Loại chiller sử dụng.
- Chiller giải nhiệt gió hay giải nhiệt nước.
- Số lượng chiller và phương án chia tải.
- Hệ thống bơm nước lạnh và bơm giải nhiệt.
- Có dùng tháp giải nhiệt hay không.
- Chiều dài đường ống và vật liệu đường ống.
- Khối lượng bảo ôn.
- Loại tủ điện và phương án điều khiển.
- Có dùng AHU, FCU hoặc thiết bị trao đổi nhiệt không.
- Có cần BMS, SCADA hoặc giám sát từ xa không.
- Điều kiện mặt bằng và độ khó thi công.
- Mức dự phòng công suất.
- Yêu cầu vận hành liên tục hoặc hạn chế dừng sản xuất.
Doanh nghiệp nên nhận phương án kỹ thuật trước khi so sánh báo giá. So sánh giá khi chưa thống nhất cấu hình rất dễ dẫn đến chênh lệch phạm vi và hiểu sai chi phí đầu tư thực tế.
Form Tư Vấn Thiết Kế Hệ Thống Chiller Cho Nhà Xưởng
Câu Hỏi Thường Gặp Về Thiết Kế Hệ Thống Chiller Cho Nhà Xưởng
Thiết kế hệ thống chiller có cần khảo sát nhà xưởng không?
Có. Khảo sát giúp xác định mặt bằng, nguồn điện, vị trí đặt máy, tuyến đường ống, thiết bị cần làm mát và điều kiện vận hành thực tế. Đây là cơ sở quan trọng để chọn công suất và cấu hình hệ thống.
Có thể chọn chiller theo diện tích nhà xưởng không?
Không nên. Diện tích chỉ là một phần thông tin. Với nhà máy sản xuất, cần tính thêm tải nhiệt từ máy móc, dây chuyền, sản phẩm, thời gian vận hành và nhiệt độ nước lạnh yêu cầu.
Khi nào nên dùng chiller giải nhiệt nước?
Chiller giải nhiệt nước thường phù hợp với hệ thống công suất lớn, vận hành dài giờ và có điều kiện bố trí tháp giải nhiệt, bơm giải nhiệt và hệ nước tuần hoàn.
Khi nào nên dùng chiller giải nhiệt gió?
Chiller giải nhiệt gió phù hợp với công trình cần hệ thống gọn hơn, không muốn sử dụng tháp giải nhiệt hoặc không thuận tiện bố trí hệ nước giải nhiệt. Tuy nhiên, cần vị trí đặt máy thông thoáng.
Thiết kế chiller có bao gồm tủ điện và đường ống không?
Nên có. Một phương án thiết kế đầy đủ cần bao gồm cụm chiller, hệ bơm, đường ống, bảo ôn, tủ điện, van, cảm biến, thiết bị sử dụng lạnh và phương án vận hành.
Liên Hệ Tư Vấn Thiết Kế Hệ Thống Chiller Cho Nhà Xưởng
Điện Lạnh Miền Nam nhận tư vấn, khảo sát và thiết kế hệ thống chiller cho nhà xưởng, nhà máy sản xuất, hệ thống HVAC, phòng sạch, kho lạnh, dây chuyền thực phẩm, nhựa, dược phẩm, điện tử, cơ khí và các công trình công nghiệp.
Khách hàng đang chuẩn bị đầu tư hệ thống chiller mới, cải tạo hệ thống cũ hoặc cần tư vấn kỹ thuật trước khi báo giá có thể gửi thông tin mặt bằng, mục đích sử dụng và yêu cầu nhiệt độ để được đề xuất phương án phù hợp.
